適用溫度325（℃）
壓力范圍150-2500LB（Mpa）
適用介質水,蒸汽,油品
公稱通徑50-1000（mm）
主體材料碳鋼
連接形式法蘭
產品別名大口徑美標閘閥
適用范圍應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
產品型號Z41H
品牌上鐵閥門
大口徑美標閘閥特點
①產品設計制造符合美國國家標準ANSIB16.34，美國石油學會標準AP16D和API600要求。
②結構緊湊、體積小、剛性好、密封安全可靠。
③關閉件（閘板）采用彈性結構，在工作中能自動補償由于異常負荷或溫度引起的閥體變形。因此，密封可靠，并且不會產生閘板楔柱。
④公稱通徑大于等于NPS1011，壓力級400磅級和公稱通徑大于等于NPSS611、壓力級600～2500磅級的手動閥門，其操做裝置中配有滾動軸承，啟閉輕松。
⑤主體材料、內件材料、填料、墊片、緊固件的材料可根據用戶要求或?qū)嶋H工況條件合理組合。
⑥閥座可為更掀式閥座，可任意組合與關閉密封面材質配對，以滿足工況要求，延長使用壽命。
大口徑美標閘閥標準
設計與制造結構長度法蘭尺寸對焊連接尺寸壓力溫度等級試驗與檢驗
AP1 600ANS1B16.10ANS1B16.5aANS1B16.25ANS1B16.34AP1598
大口徑美標閘閥壓力試驗
公稱壓力強度試驗水密封試驗氣密封試驗
MPaLbf/in 2MPaLbf/in 2MPaLbf/in 2
1503.14502.23150.5～0.760～100
3007.811255.6815
60015.3222511.21630
90023.1335016.82440
150038.4557528.14080
250064.6936747.46873
大口徑美標閘閥主要零件材料及性能
殼體ASTM A216WCBAST M A351 CF8
閘板WCBCF8CF8MMonel
閥桿F6aF304F316MonelF304
閘板密封面13Cr13CrSTL304STL316STLMonel304304STL
閥座密封面13CrSTLSTL304STL316STLMonel304STLSTL
殼體ASTM A351 CF3ADTM A351 CF8MASTM A351 CF8
閘板
閥桿F304LF316F316L
閘板密封面304L304LSTL316316STL316L316LSTL
閥座密封面304LSTLSTL316STLSTL316LSTLSTL

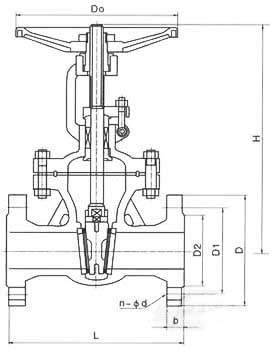

大口徑美標閘閥主要外形尺寸
ANS1 Class150
NPS22 1/2346810121416182024262830323640
LRF17819120329267292330356381406432457508559610610660711762
BW21624128330540341945750257261066071181386491491496510161067
手動H 140049051058577595511601375157017651980--------
Do200200250300350350400450500600700--------
傘齒輪H 2--------16681920211522152600290830463136329337264060
電動H 3--------16681920211522152600290830463136329337264060
ANS1 Class300
NPS22 1/2346810121416182024262830323640
LRF216241283305406419457502762838914991114312451346169715241727-
BW216241283305406419457502762838914991114312451346169715241727-
手動H 14705255356358051025123014601645-1840--------
Do200200300300350400450500600-600--------
傘齒輪H 2----------1935215525722908310031353293--
電動H 3----------193521552572290831003135329337544120
